輕質耐用鋼防爆牆係統由輕質防爆板/岩棉/螺栓/龍骨等係統所組成。具有防爆性好，防火性好，當發生爆燃時，係統具備完整性，不會開裂，維護重要電纜的安全，發生爆燃時，係統具有絕熱性，係統內部微升很小，確保電纜在正常溫度下工作。 

抗爆牆工程防爆係統施工工藝及要求 

豎龍骨為鍍鋅槽鋼【12，分布間距為 1200mm；防爆牆與鋼架梁、柱、樓板連接處設置天地龍骨，天地龍骨為鍍鋅槽鋼【12；橫撐龍骨為鍍鋅槽鋼【12， 1200mm 高設置一道，以後每增加 1200mm 設置一道；門、窗洞口四周設置閉口鍍鋅槽鋼【12龍骨。防爆板與輕鋼龍骨通過 M4 自攻螺絲連接，間距為 200 毫米。當輕鋼龍骨安裝完後在龍骨上麵安裝1200×2400×9.5mm 防爆板，檢查牆體與結構樓板及牆體是否有空隙，然後用防火矽銅密封膠把空隙填塞。

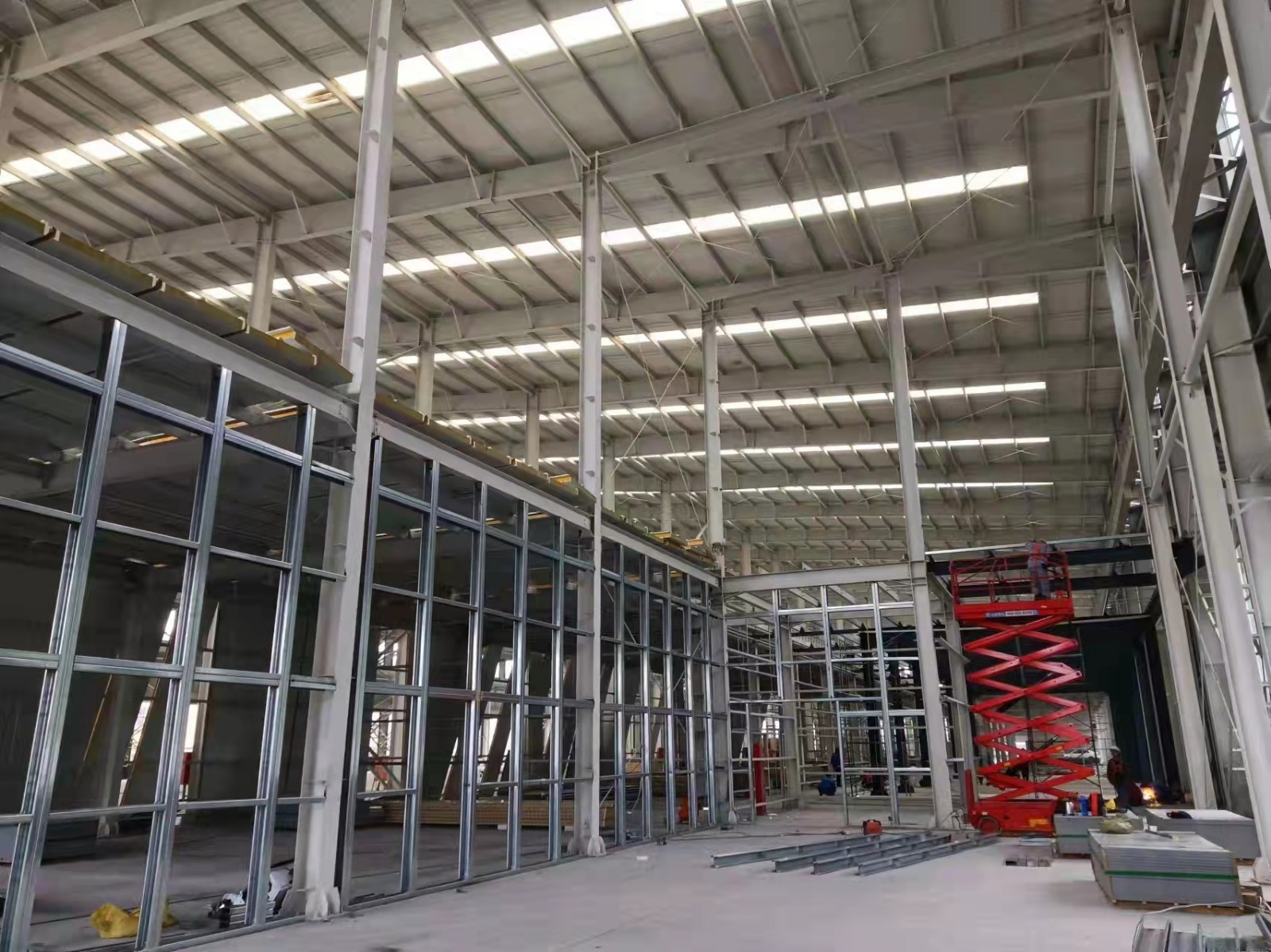

骨架安裝 

1）根據圖紙尺寸彈好槽鋼管的位置線，用 M12 膨脹螺栓把頂龍骨、底龍骨和連接結構的龍骨安裝在大梁及混凝土地麵上，膨脹螺栓間距 500mm。 

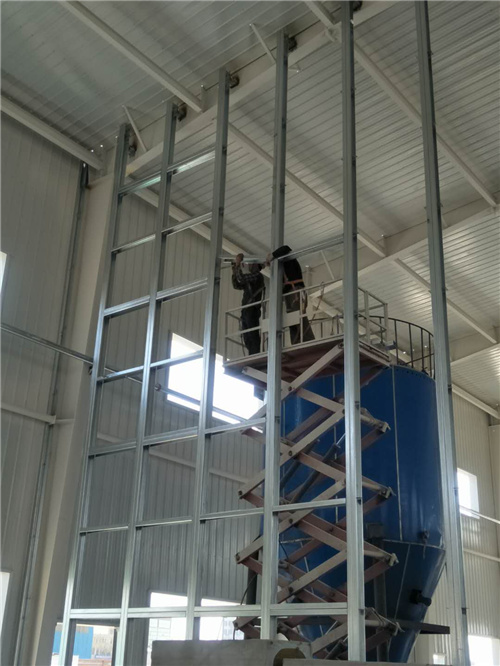

2）天地骨安裝完成後，再進行豎龍骨的安裝，豎龍骨為焊接安裝。先安裝每跨的兩端，後拉線安裝中間的槽鋼，槽鋼連接處的切口要整齊，連接槽鋼豎龍骨到頂和底龍骨，可用電焊方法（先點焊，校正完畢再行焊接，焊縫要飽滿）或 螺栓方法連接。安裝後再進行校正一遍，使垂直度、平整度達到規範要求。 

2、防鏽漆、防火塗料的施工 

防爆牆骨架安裝焊接完成後，進行外露鐵件的除鏽打磨工作，清理幹淨，經監理驗收合格，方可進行防鏽漆的塗刷。龍骨底漆為防鏽底漆兩遍，麵漆為防火塗料。 

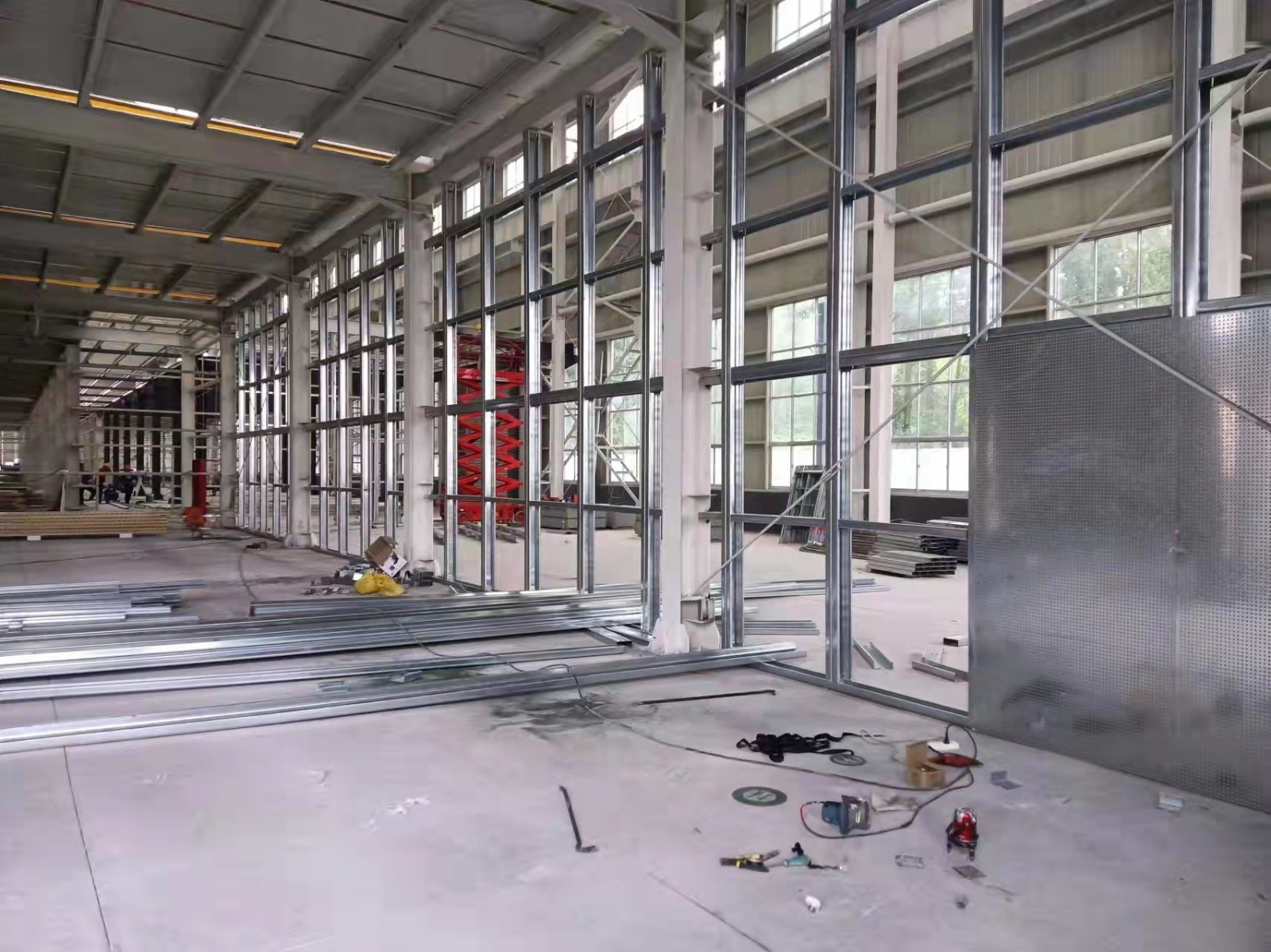

3、外側防爆板的安裝 

1）待骨安裝完成，經監理驗收合格，方可進行防爆板的安裝； 2）防爆板采用橫排法施工，然後用 M4 的自攻螺絲固定； 3）防爆板接頭處的需進行打磨處理。 

4、保溫棉安裝 

外側防爆板安裝後，安裝 150mm 保溫棉，安裝應符合規範要求。 

5、內側防爆板的安裝 

1）待外側防爆板安裝完成，經監理驗收合格，方可進行內側防爆板的安裝； 2）防爆板采用橫排法施工，然後用 M4 的自攻螺絲固定； 3）防爆板接頭處的需進行打磨處理。

為輕質耐用鋼防爆頂,麵積大概為 70㎡，實際麵積以收方為準，由於主，副龍骨及吊杆為鍍鋅槽鋼【10，主要考慮安全性，所以連接方式采用焊接固定   

十一、防爆頂施工準備 

1、材料及構配件： 

1）龍骨為鍍鋅槽鋼【10。其中主，副龍骨均為鍍鋅槽鋼【10。 

2）零配件有吊杆、吊杆為鍍鋅槽鋼【10， M4 自攻螺絲、射釘、膨脹螺栓。 

3）罩麵板按設計要求選用，輕質耐用鋼片防爆板，9.5mm ，內外兩側衝孔鋼板，內壓纖維增

強矽酸鹽板，表層鋼板是 20mm 間距，全麵擊打出 5mm 的圓孔，孔內鋼板為鋸齒狀，深入水泥層，用高壓將三者緊密結合，水泥凝固時即成為兼具鋼板與水泥功能的耐用防火防爆板。防爆板為 A1 級不然材質材料的品種、規格、質量應符合設計要求。

防爆頂施工工藝 

1、工藝流程： 

  1）彈頂棚標高水平線→劃龍骨分檔線→安裝主龍骨吊杆→安裝主龍骨→安裝副龍骨→安裝罩麵板→安裝壓條。 

  2）彈頂棚標高水平線：用水準儀測出水平點，用尺豎向量至頂棚設計標高，沿牆、柱四周彈頂棚標高水平線。 

  3）劃龍骨分檔線：按設計要求的主、次龍骨間距布置，在已彈好的頂棚標高水平線上劃龍骨分檔線。 

  4）安裝主龍骨吊杆：彈好頂棚標高水平線及龍骨分檔位置線後，確定吊杆下端頭的標高，按主龍骨位置及吊掛間距，把預埋鋼板用膨脹螺栓打入樓板底部，吊杆與預埋鋼板進行焊接   5）安裝主龍骨：將主龍骨與吊杆進行焊接，並拉線調整標高、起拱和平直。 

  6）安裝次龍骨：按設計規定的次龍骨間距，將次龍骨與主龍骨焊接上，間距為1200mm。焊接之前進行調直調平。 

  7）安裝罩麵板：在安裝罩麵板前必須對頂棚內的各種管線進行檢查驗收，並經打壓試驗合格後，才允許安裝罩麵板。頂棚罩麵板的品種繁多，一般在設計文件中應明確選用的種類、規格和固定方式。罩麵板與骨架固定的方式為： M4 自攻螺絲連接，間距為 200 毫米。 

  8）刷防鏽漆：骨架罩麵板頂棚，碳鋼或焊接處未做防腐處理的表麵（如預埋件、吊掛件、連接件、釘固附件等），在各工序安裝前應刷防鏽漆。
